M12コネクタは、センサ、I/O機器、産業用Ethernet、電源供給まで、産業用途で幅広く使われている丸型コネクタです。

ただ、いざ選定となると「同じM12なのになぜ接続できないのか」「Aコード、Dコード、Xコードは何が違うのか」と迷う場面が少なくありません。外観が似ていても、コーディングやピン配置、準拠する規格は用途ごとに異なります。

本記事では、M12コネクタの「名称の由来と基本構造」、「主な用途」、「コーディングの考え方と主要コーディングの早見表」、「関連するIEC規格」、そして「選定時に確認すべき項目」までを、順を追って整理します。

次のような方におすすめの記事です。

• M12コネクタとは何かを、基礎から知りたい方
• コーディング（A／D／X／T／Lコードなど）の違いと用途を整理したい方
• IEC 61076-2-101 をはじめとする関連規格を確認したい方
• 海外製センサやI/O機器の導入で、初めてM12コネクタに触れる方

M12コネクタとは？

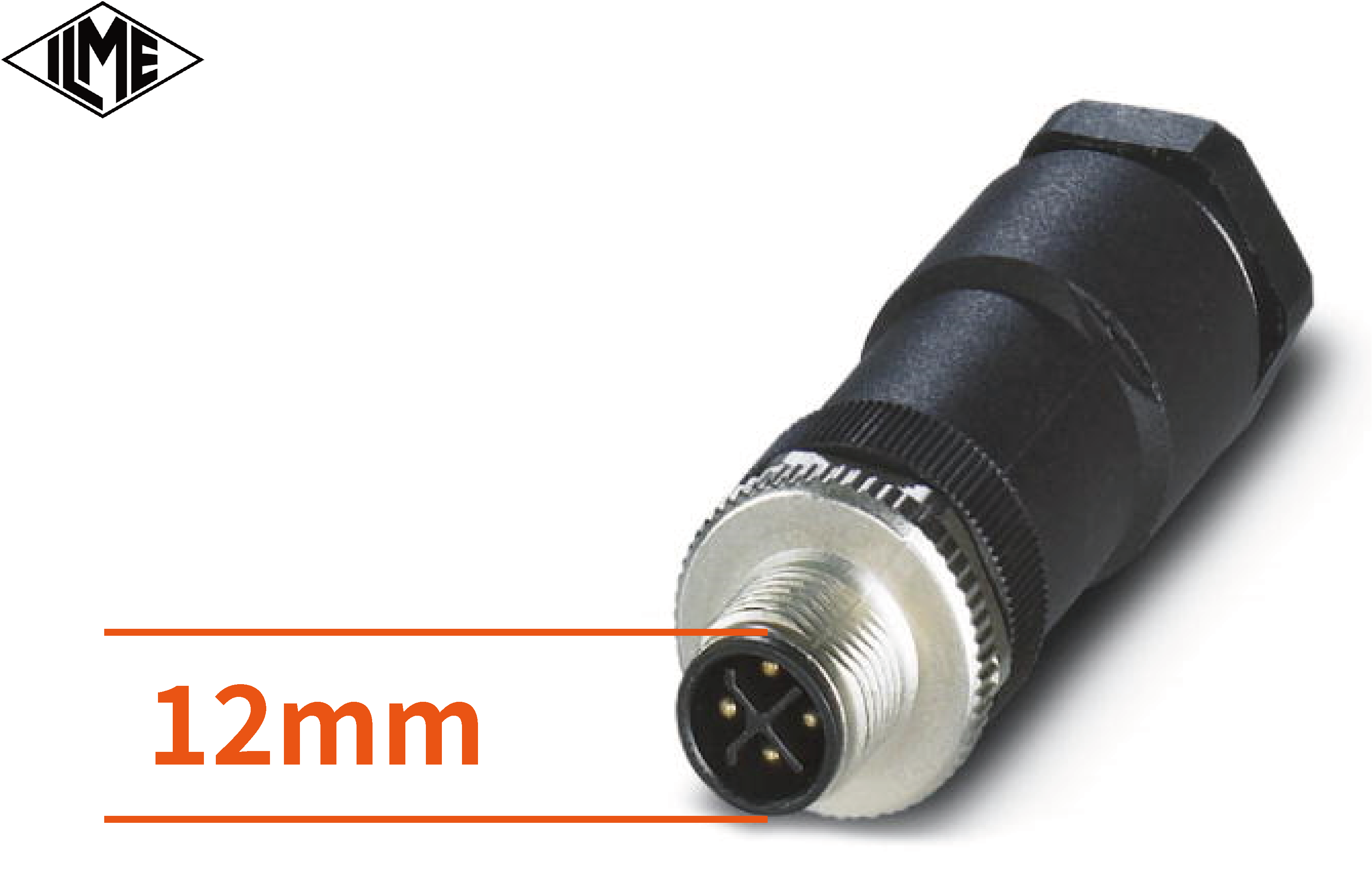

「M12」という名称は、コネクタを固定するねじのサイズに由来します。

M12コネクタは、差し込んだ後にねじを締めて固定する丸型コネクタです。
ねじ部の呼び径が12mmであることに由来し、「M12コネクタ」と呼ばれます。

M12コネクタはどこで使われる？

M12コネクタは、主に以下のような場面で使用されます。

• センサ・近接スイッチの接続
• アクチュエータやバルブ周辺の配線
• I/Oモジュールとの接続
• 産業用Ethernet、フィールドバス配線
• 装置周辺の省配線化
• 防塵・防水が求められる設備まわり

従来の端子台配線と比べると、M12コネクタは配線作業を標準化しやすいというメリットがあります。
センサ交換やユニット交換の際も、コネクタを差し替えるだけで済むため、メンテナンス性の向上にもつながります。

また、海外製のセンサやI/O機器ではM12接続が標準的に使われているケースも多く、海外機器を国内設備へ組み込む際にも目にする機会が増えています。

M12コネクタのコーディングとは？

M12コネクタは、見た目が似ていても用途によって仕様が異なります。
特に重要なのが「コーディング」です。

コーディングとは、誤った相手と接続しないようにするためのキー形状のことです。同じM12コネクタでも、信号用、通信用、電源用ではピン配置や定格が異なるため、用途に合ったコーディングを選ぶ必要があります。

代表的なコーディングには、以下のようなものがあります。

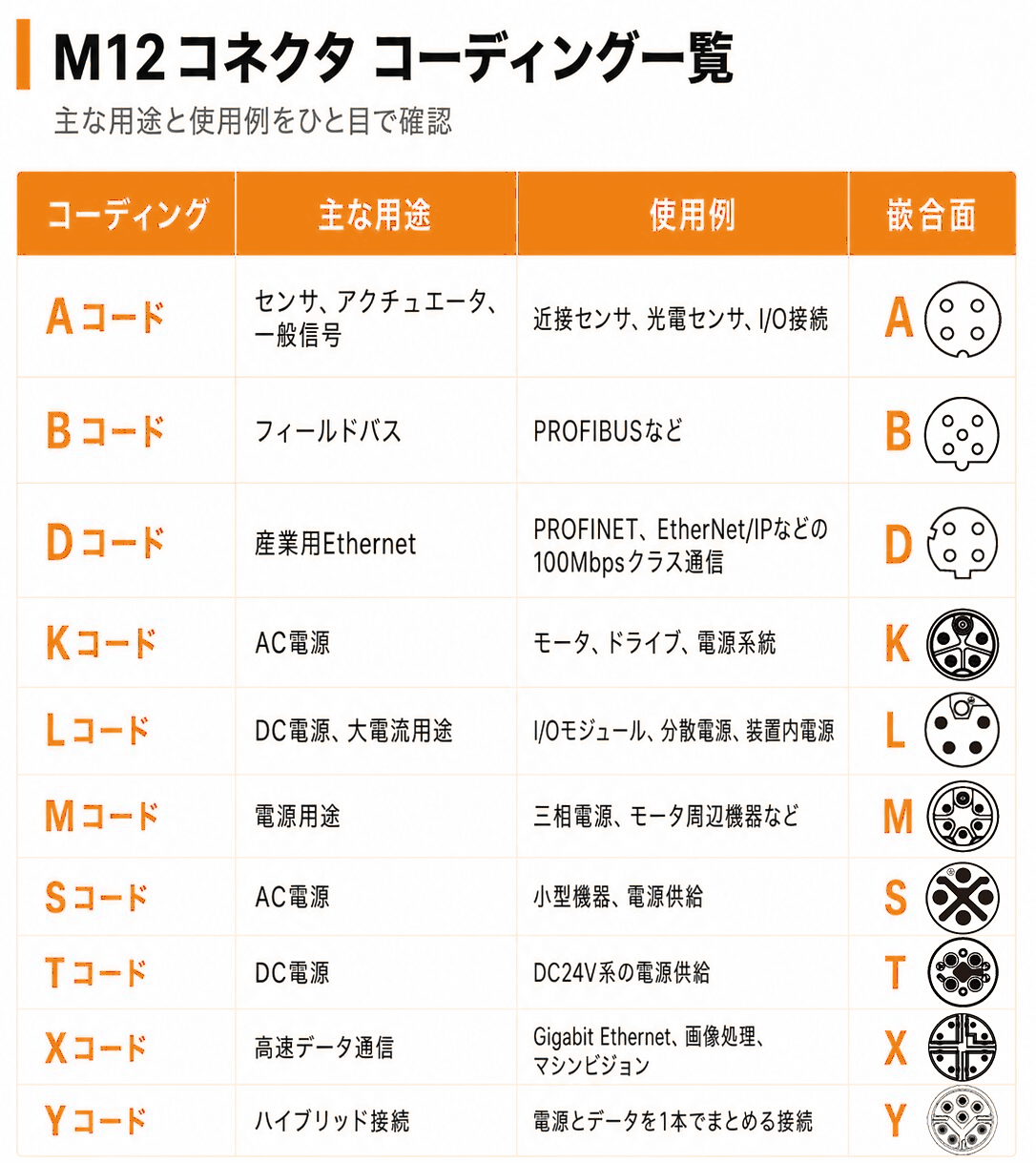

M12コネクタの主要コーディング早見表

M12コネクタは用途によって使用するコーディングやピン数が異なります。

たとえば、センサ接続でよく使われるAコードと、産業用Ethernetで使われるDコード、Gigabit Ethernetなどに使われるXコードは、いずれもM12コネクタですが、用途も構造も異なります。

そのため、「M12だから接続できる」と判断するのではなく、必ず相手機器側の仕様書などで確認する必要があります。

M12コネクタに関係する主な規格

M12コネクタは、用途に応じて複数のIEC規格で扱われています。
代表的な規格番号には、以下のようなものがあります。

選定時に確認すべき基本項目

M12コネクタを選定するときは、以下の項目を確認します。

• コーディング
• 使用用途
• 極数
• オス／メス
• 定格電圧・定格電流
• IP保護等級
• 使用温度範囲
• ケーブル仕様
• ケーブル長
• 相手機器側の仕様

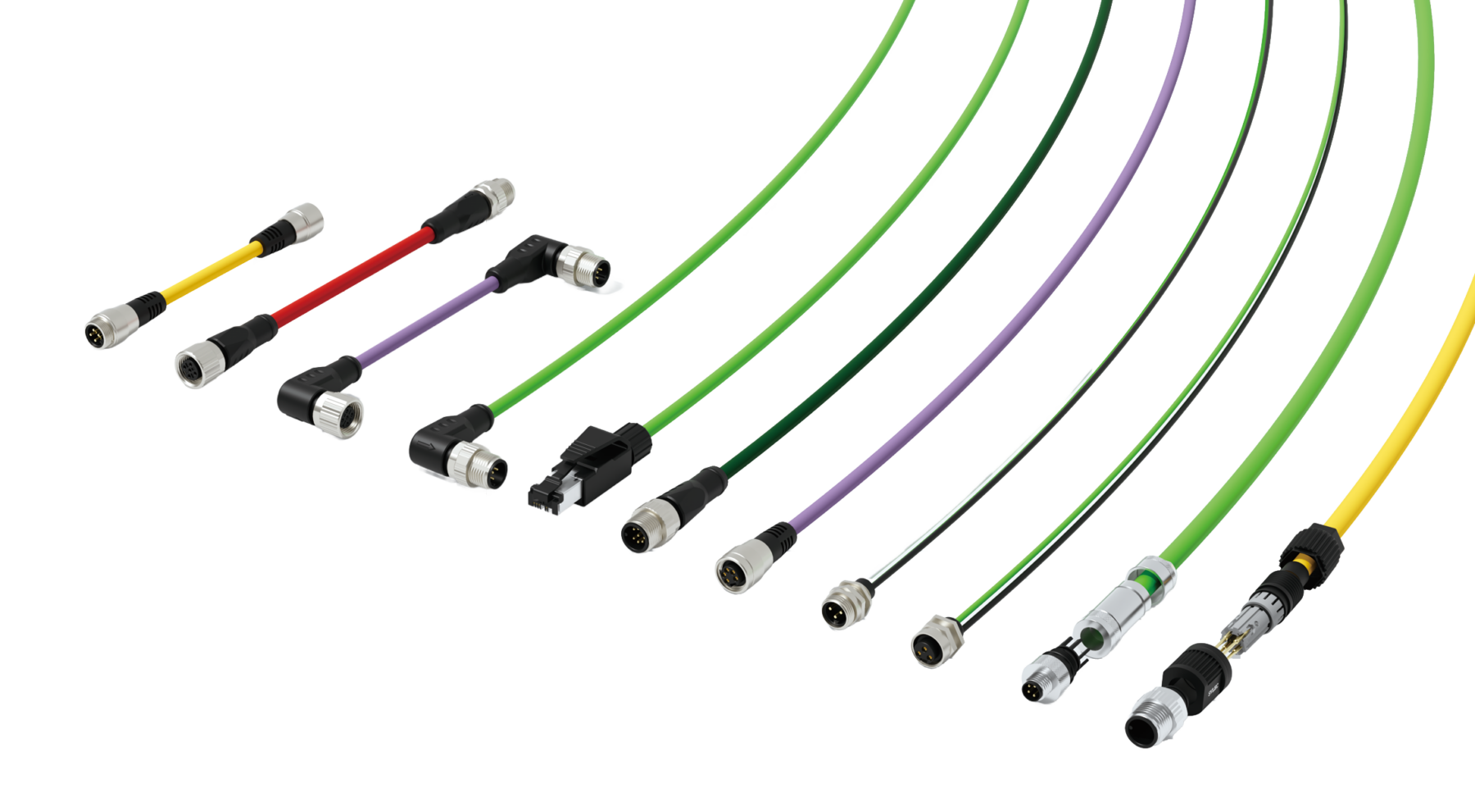

M12コネクタ・M12パッチケーブルの取扱い

イルメジャパンでは、M12コネクタおよびM12パッチケーブルを取り扱っています。

センサ接続、I/O接続、産業用Ethernet、電源接続など、M12コネクタを使用する場面では、コーディング、極数、ケーブル長、ストレート／アングル、シールド有無などの確認が必要です。

M12コネクタやM12パッチケーブルの選定時には、相手機器側の仕様書や使用環境を確認したうえで、用途に合った製品を選ぶことが重要です。

まとめ

M12コネクタは、産業機器の信号、通信、電源接続で使われる標準的な丸型コネクタです。
センサやI/O機器、産業用ネットワーク機器との接続で多く使われ、配線作業の標準化やメンテナンス性向上にも役立ちます。

一方で、M12コネクタにはAコード、Dコード、Xコードなど複数の種類があり、コーディングごとにピン配置、定格、準拠する規格が異なります。選定時には、コーディング、極数、定格、ケーブル仕様、使用環境を確認することが重要です。

お客様の仕様や図面をもとに用途に合ったM12コネクタの選定を承りますので、お気軽にご相談ください。
